樁架是樁工機械的重要組成部分。用來懸掛樁錘，吊樁并將樁就位，打樁時為樁錘及樁帽導向，如圖2-1所示。它還用來安裝各種成孔裝置，為成孔裝置導向，并提供動力，完成成孔工作。現代的樁架一般可配置多種樁基施工的工作裝置。樁架需要回轉、變幅和行走等功能，一般有多臺卷揚機，完成各種升降工作。有的還需要支腿，保持樁架的穩定或承受各種支撐反力。

圖2-1 樁架

1.分類

常用的樁架有履帶式、軌道式、步履式和滾管式等。履帶式樁架使用最方便、應用最廣、發展最快。軌道式樁架造價較低，但使用時需要鋪設軌道，被步履式樁架取代。步履式和滾管式樁架用于中小樁基的施工。

2.樁架的基本構造

（1）履帶式樁架

履帶式樁架以履帶為行走裝置，機動性好，使用方便，它有懸掛式樁架、三支點樁架和多功能樁架三種。

1）懸掛式樁架

它以通用履帶起重機為底盤，卸去吊鉤 ，吊臂頂端與樁架連接，樁架立柱底部有支撐桿與回轉平臺連接，如圖2-2所示。這類樁架的側向穩定性較差，只能用于小樁的施工。

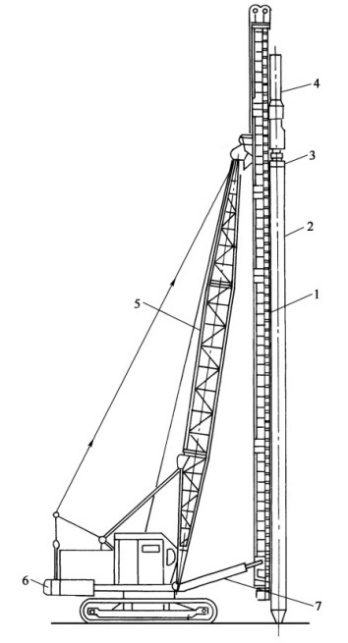

圖2-2 懸掛式履帶樁架構造

1-樁架立柱；2-樁；3-樁帽；4-樁錘；5-起重臂；6-機體； 7-支撐桿

2）三支點履帶樁架

三支點式履帶樁架為專用的樁架，主機的平衡重至回轉中心的距離以及履帶的長度和寬度比起重機主機的相應參數要大，整機的穩定性好。樁架的立柱上部由兩個斜撐桿與機體連接，立柱下部與機體托架連接，因而稱為三支點樁架。斜撐桿支撐在橫梁的球座上，橫梁下有液壓支腿。

圖2-3為JUS100型三支點式履帶樁架，采用液壓傳動，動力用柴油機。樁架由履帶主機12、托架7、樁架立柱8、頂部滑輪組1、后橫梁13、斜撐桿 9以及前后支腿等組成。

履帶主機由平臺總成、回轉機構、卷揚機構、動力傳動系統、行走機構和液壓系統等組成。

圖2-3  JUS100型螺旋鉆孔機樁架

1-頂部滑輪；2-鉆機動力頭；3-長螺旋鉆桿；4-柴油錘；5­前導向滑輪；6-前支腿；7-托架；8-樁架立柱；9-斜撐；10­導向架起升鋼絲繩；11-三角架；12-主機；13-后橫梁；14­后支腿

在導向架頂部有頂部滑輪組及支架，兩組不同的滑輪組對應兩種不同的工況:330mm滑道與600mm滑道。

（2）步履式樁架

步履式樁架結構簡單、價格低。在步履式樁架上可配用長、短螺旋鉆孔器，柴油錘，液壓錘和振動樁錘等設備進行鉆孔和打樁作業。圖2-4為DZB1500型液壓步履式鉆孔機，它由短螺旋鉆孔器和步履式樁架組成。

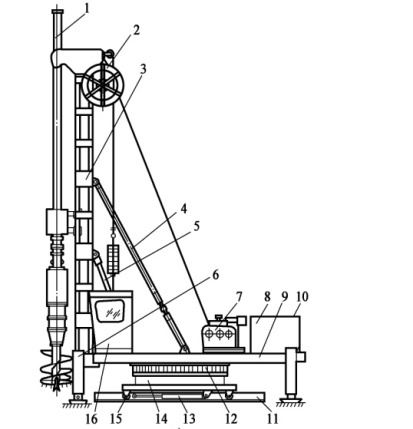

圖2-4  DZB1500型液壓步履式短螺旋鉆孔機樁架

1-鉆機部分；2-電纜卷筒；3-樁架立柱；4-斜撐；5-起架液壓缸；6-前支腿；7-卷揚機；8-液壓系統；9-平臺；10-后支腿；11-步履靴； 12-回轉機構；13-行走液壓缸；14-底座；15-行走臺車；16-操作室

3.常見設備

1、走管式柴油錘打樁架
2、軌道式柴油錘打樁架
3、履帶式柴油錘打樁架
4、輪胎式柴油錘打樁架
5、步履式柴油錘打樁架
